−−−耐震等級・耐風等級基準との比較−−−−

耐震等級の２種類と耐風等級のこの施工事例における建築基準法レベル（等級１）の数値を図面より算出します。算出のために必要となる数値は各階の床面積及び見付面積です。見付面積とは風の影響を受ける建物　縦（ｙ）横（ｘ）立面の面積です。(y,x共面積の大きい方を基準にします。）

下記リンクに図面を貼り付けておきました。ご参照下さい。

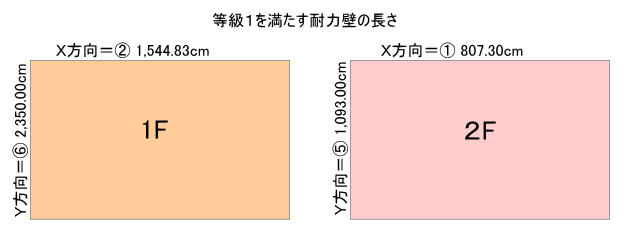

必要軸組計算表(等級１を満たす耐力壁の長さ）

床面積による数値　２階 53.82�u× 15�p／�u　　�@ 807.30cm
　　　　　　　　　１階 53.27�u× 29�p／�u　�A 1,544.83cm 　※耐力壁強度単位はｃｍ固定です。

※２階15�p／�u　１階29�p／�uは建築基準法施行令第４３条に規定される軽い木造建物に対する階の面積に乗ずる数値です。重いと規定されているのは・・・・・土蔵造です。造り酒屋の倉庫とか？

見付面積による数値　Ｘ方向　　２階 11.03�u× 50�p／�u 　�B 551.50cm
　　　　　　　　　　　　　　　１階 29.94�u× 50�p／�u �C 1,497.00cm
　　　　　　　　　　Ｙ方向　　２階 21.86�u× 50�p／�u �D 1,093.00cm
　　　　　　　　　　　　　　　１階 47.00�u× 50�p／�u �E 2,350.00cm

※50�p／�uとは建築基準法施行令第４６条に規定される見付面積に乗ずる数値です。７５という数値もありますが、設定されている地域は沖縄県などです。

上記計算式で�@〜�Eの等級１レベル基準値が出ました。施工例建物耐力壁数値と比較して等級を決めるのですが、２階の�@と２階の�Bでは�@のほうが数値が厳しいので、２階Ｘ方向の施工例耐力壁との比較は�@807.30cmで決定します。１階２階とも同様の考え方で�A�D�Eを選び等級１の基準値とします。　

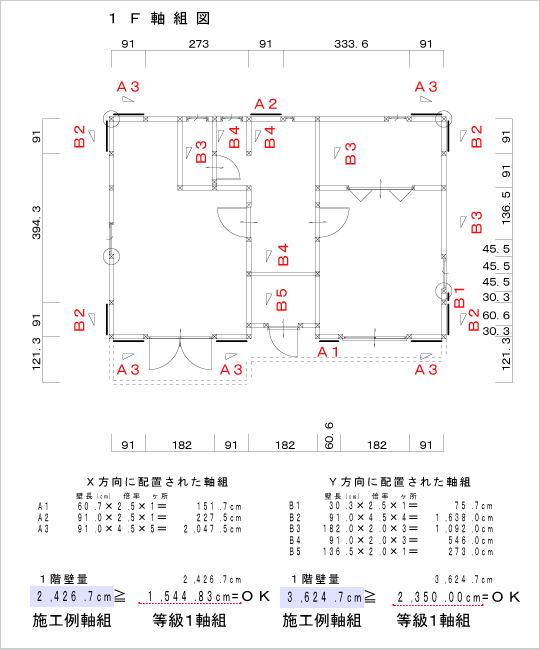

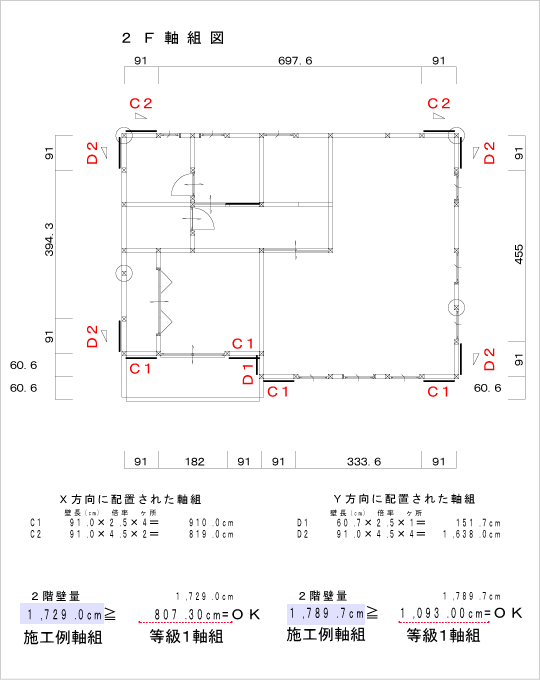

下記軸組図より
１階　Ｘ方向耐力壁2,426.7cm／1,544.83cm（等級１）＝１．５７倍
　　　Ｙ方向耐力壁3,624.7cm／2,350.00cm（等級１）＝１．５４倍

2階　 Ｘ方向耐力壁1,729.0cm／　807.30cm（等級１）＝２．１４倍
　　　Ｙ方向耐力壁1,789.7cm／1,093.00cm（等級１）＝１．６３倍
となり耐震等級・耐風等級と照らしあわせると１．５倍を下回る数値が無いので、

この施工事例は耐震等級３耐風等級２を判定されます。



−−−耐震・耐風等級について−−−−

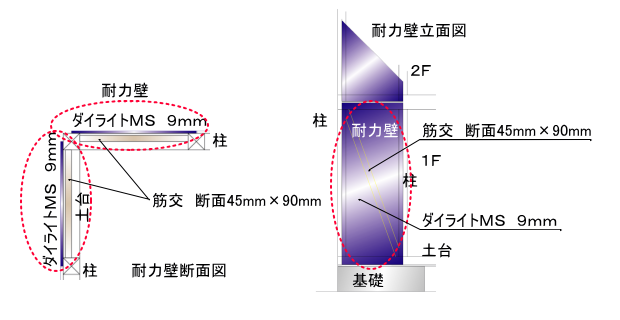

下記軸組図を見るとお解りになると思いますが、構造面材(ダイライトMS9mm)は１階ではA1.A2.A3、２階ではC1.C2.D1.D2にしか記載されていませんが現場では建物全面に施工しています。
すべて耐力壁として算入すれば、数値が上がっていいじゃないか・・・と思われる方もいるでしょうね。
なぜすべての耐力壁を算入しないかというとアンカーボルトや引き寄せ金物等の縛結要件（Ｎ値計算による）が耐力壁構成上付帯要件になっているため、必要以上に金物を取り付けたくないからです。木材は植物性建材ですからね。
申請時もその辺りは考慮されています。

耐震等級２と３の違いですが、1.25倍と1.5倍は耐力上大きな違いはないように思われます。
実際、B3の筋交を２本抜くだけでこ施工例の等級は等級１に変わります。
耐力壁はバランス良く配置する事が大切で、そのバランスの加減を計算したものが偏心率、充足率です。下記にリンクを張っておきました。ご覧になって下さい。
この施工例の場合、開口のバランス・上下階のデザインの バランスがとれているので当然の結果として偏心・充足率とも良いデータとなっています。

耐力壁の計画にあたっては、お施主さんの好みによる建物デザインが荷重バランスの良くないものでも、いかに耐震・耐風性を高めるか、ということに重点を置いて計画しています。
