6.鉄筋コンクリート基礎工事 施工
基礎施工図面を元に、施工に必要な材料と数量を算出します。コンクリート型枠には金属製と合板製があります。私共では合板製のパネコートと呼ばれる板を使用しています。
合板を使用する理由としては、
１．自由に切断出来るので、間取りが変則的な寸法でも現場対応が容易。
２．法面（斜面）等で敷地の高低差が大きい場合でも
1.8ｍまでなら１枚で施工が可能
３．軽量なので運搬が容易
という点から使用しています。
遣り方について（やりかた）
捨てコンに記すラインが原寸図となるのですが、相手が地面なので直線及び直角を形づくるために基準が必要となります。その基準を記すための杭と貫（水平材）の総称を遣り方と呼びます。
捨てコンについて

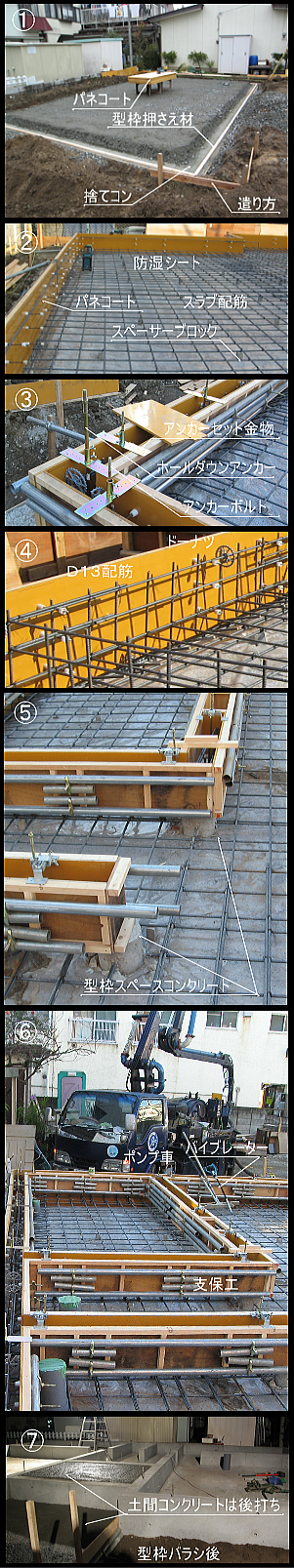

原寸図を記すためのコンクリートです。写真①の型枠押さえ材は原寸図に添ってコンクリートネイルで捨てコンに固定したものです。表面を水平かつ平滑に仕上げると型枠施工時の作業性が向上します。私共では、捨てコン施工も型枠を作成した上でコンクリートを流し込みます。
鉄筋施工について
Ｄ１３鉄筋をすべての部位において２００ｍｍピッチを基準に施工しています。コンクリートのかぶり厚確保のためスラブ面にはスペーサーブロック、立ち上がり面にはドーナツを配置し、コンクリートと鉄筋が良好な状態で凝結できるように施工しています。またアンカーボルト類の正確な位置確保のため、アンカーセット金物による固定をした後コンクリートを打設しています。
コンクリートの一体打ちについて
私共ではスラブコンクリートと立ち上がりコンクリートの一体打ちを標準仕様としております。
⑤写真にある円形コンクリートを内部型枠施工前に設置し、型枠の下部に１５０ｍｍのスラブコンクリート厚分のスペースを設け１回の打設で基礎コンクリートを打ち上げています。
基礎天端部分の仕上げは、流動性の高いレベルコンクリートにより微調整をして水平面を確定します。
－－－－－使用材料の種類・数量－－－－－－
製品材料
防湿シート（０．１ｍｍ） ＝４７．８㎡
Ｄ１３使用量 ＝総延長１，０５０ｍ（約１ｔ）
生コンクリート ＝１３．５ｍ３（約３４ｔ）
ホールアンカー・アンカーボルト＝ ３４本
合計３４万円
施工材料
型枠材１２ｍｍパネコート ＝４８．７２㎡
型枠固定材（断面30mm×40mm） =２９６ｍ
型枠固定金具類 ＝約５００カ所
スペーサー・ドーナツ ＝ 約６０カ所
（鉄筋のコンクリートかぶり調整材写真②③）
合計１０万円
使用建材合計 ４４万円
施工資材
支保工単管パイプ ＝２６５ｍ
支持杭 ＝ １６本
クランプ（単管固定具） ＝ ３２個
施工費
遣り方・捨てコン施工費 ＝５万円
鉄筋施工費１，０５０ｍ ＝１６万円
型枠施工費（バラシ片付け含む） ＝２６万円
支保工 ＝１０万円
コンクリート打設費 ＝ ８万円
施工費合計８４万円
施工期間 約３週間
工事費合計１２８万円
－－－－土台パッキンとプラ束（床下工事）－－－－

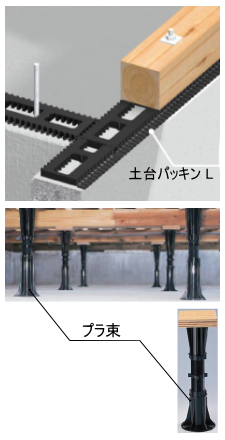

土台パッキン
基礎内部換気のための部材、全周換気が可能になり基礎部に換気用開口の必要無くなるため、コンクリートにかき込みを入れずに施工できる。
プラ束
伸縮する樹脂製束、高さの微調整が可能
土台パッキン Ｌ９０９ｍｍ ＝５３本
プラ束 ＝３３本
使用建材合計 ９万円
土台パッキン・プラ束施工費 ３万円
床下工事費合計 １２万円
