遣り方(ヤリカタ)
地縄を目安に『遣り方』をします。

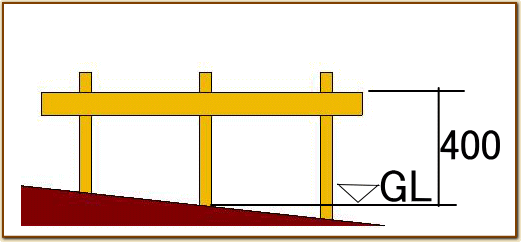

設定ＧＬ（グランドライン＝基準となる地面の高さ）を決め約１．８ｍ間隔に打った水杭（ミズグイ）に
光学機器による水平ライン（基礎の上端の高さ）を記し水貫（ミズヌキ）でつないでいきます。 |

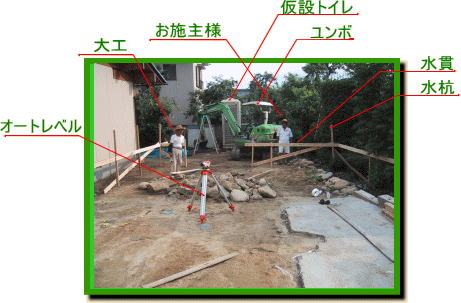

※写真は『新築施工例外観写真』塩山市U様邸 |
 |

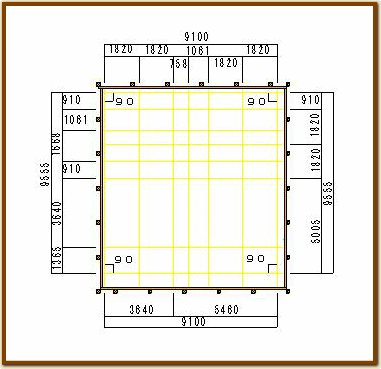

杭・貫作業により敷地上に水平面をつくったら、
土台が基礎の上に乗ってくるライン（間取り）を
貫の上端に記します。
このとき糸を縦横に張ってその交点が
直角になるよう光学機器等を使って
正確に記さないと、
その後の作業に大きな支障をきたします。
ピタゴラスの定理も大活躍です。 |
 |

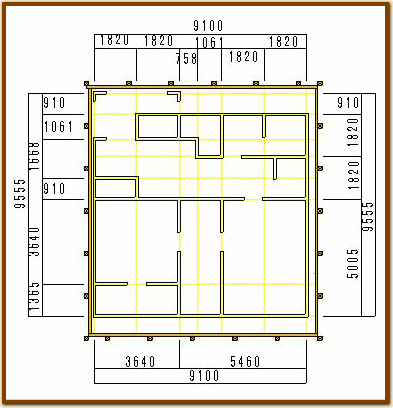

基礎の立ち上がりを
糸の上に落とし込むと左図のようになります。
